अवलोकन
-
पार्टेक
-
प्रमुख परियोजनाएं
-
अपनाई गई प्रमुख प्रौद्योगिकियां
-
तकनीकी कागजात
-
पावरग्रिड को प्रदान किए गए पेटेंट
देश में विद्युत पारेषण क्षेत्र में तकनीकी नेतृत्व की कमान संभालने के लिए, पावरग्रिड भारतीय विद्युत क्षेत्र के समग्र लाभ के लिए अनुसंधान एवं विकास पहल और प्रयासों और परिणामों को चैनलाइज़ कर रहा है। पावरग्रिड का आर एंड डी विजन और उद्देश्य है :
दृष्टि
अत्याधुनिक प्रौद्योगिकियों के विकास और/या प्रदर्शन पर जोर देने के साथ व्यावसायिक प्रक्रियाओं में नवाचार के माध्यम से निरंतर सुधार का नेतृत्व करना और बिजली पारेषण में वैश्विक प्रौद्योगिकी नेता बनना ।
उद्देश्य
- स्मार्ट ग्रिड की स्थापना के लिए अत्याधुनिक विद्युत पारेषण प्रौद्योगिकियों का नवप्रवर्तन, विकास, प्रदर्शन, मूल्यांकन और समावेश।
- इलेक्ट्रिक ग्रिड के कुशल, प्रभावी और इष्टतम संचालन के लिए अत्याधुनिक तकनीकों और स्थिति निगरानी तकनीकों का प्रदर्शन, मूल्यांकन और तैनाती।
- राष्ट्र की स्वच्छ और टिकाऊ विद्युत पारेषण आवश्यकता को पूरा करने के लिए नवीन विद्युत पारेषण प्रौद्योगिकियों के विकास के लिए बुनियादी और अनुप्रयुक्त अनुसंधान का समर्थन।
- परस्पर हित की एजेंसियों को एक ही मंच पर लाकर, जैसे शैक्षणिक संस्थान, राष्ट्रीय / अंतर्राष्ट्रीय अनुसंधान निकाय, विद्युत क्षेत्र में सहभागी/सहयोगी अनुसंधान को बढ़ावा देना।
- भारतीय निर्माताओं द्वारा विद्युत पारेषण उपकरण और संबंधित उत्पादों के स्वदेशी विकास को बढ़ावा देना और सार्वजनिक-निजी भागीदारी मॉडल के तहत प्रयासों को पूरक बनाना।
- ज्ञान के आधार में वृद्धि और साथियों एवं हितधारकों के बीच एकत्रित ज्ञान का प्रसार।
प्रौद्योगिकी विकास (आर एंड डी) के बारे में
पावरग्रिड का प्रयास अत्याधुनिक ट्रांसमिशन प्रौद्योगिकियों के अनुसंधान विकास और प्रदर्शन/तैनाती को जारी रखना है, एक मजबूत, विश्वसनीय, कुशल, सुरक्षित और साइबर-सुरक्षित राष्ट्रीय ग्रिड का निर्माण और रखरखाव करना है। टिकाऊपन की दिशा में पर्यावरण के अनुकूल पारेषण प्रणाली बनाने के लिए राष्ट्रीय ग्रिड में अक्षय ऊर्जा स्रोतों के निर्बाध एकीकरण की दिशा में भी प्रयास किए जा रहे हैं। हम अंतर्राष्ट्रीय/राष्ट्रीय अनुसंधान/अकादमिक संस्थानों और सीआईजीआरई, आईईसी, आईईईई आदि जैसे मानकीकरण निकायों के सहयोग से काम कर रहे हैं। पावरग्रिड सुरक्षा और स्वचालन, परिसंपत्ति प्रबंधन, साइबर सुरक्षा, बिजली प्रणाली सिमुलेशन, नवीकरणीय एकीकरण, स्मार्ट ग्रिड, ऊर्जा भंडारण प्रणाली, ई-गतिशीलता आदि के उभरते क्षेत्रों में सक्रिय रूप से काम कर रहा है ।
आत्म निर्भर पहल की दिशा में, पावरग्रिड, पावरग्रिड एडवांस्ड रिसर्च एंड टेक्नोलॉजी सेंटर (पार्टेक) में स्थित अपनी अत्याधुनिक प्रयोगशालाओं के माध्यम से संगठन के आंतरिक अनुसंधान, विश्लेषण, परीक्षण, अंशांकन और लगातार बढ़ती कुशल परिसंपत्ति प्रबंधन आवश्यकताओं को पूरा करता है। वितरित ऊर्जा संसाधनों (डीईआर) और स्मार्ट ग्रिड अनुसंधान बुनियादी ढांचे में परीक्षण, सिमुलेशन अध्ययन और अनुसंधान संबंधी कार्यों के लिए अंतर्राष्ट्रीय स्मार्ट ग्रिड एक्शन नेटवर्क (आईएसजीएएन) द्वारा केंद्र को अनुसंधान और परीक्षण बुनियादी ढांचे की सुविधा के रूप में मान्यता दी गई है। पार्टेक गुणवत्ता प्रबंधन प्रणाली का अनुसरण करता है और ISO 9001:2015 प्रमाणित है । पार्टेक ब्रोशर
PARTeC अंशांकन प्रयोगशाला को NABL द्वारा प्रमाणपत्र संख्या CC-3439 के माध्यम से मानक ISO/IEC 17025:2017 के अनुसार मान्यता प्राप्त है। मान्यता के विस्तृत दायरे के लिए यहां क्लिक करें।
अनुसंधान और गतिविधियों के प्रमुख क्षेत्र
प्रणाली की विश्वसनीयता और संचालन क्षमता को बढ़ाने के उद्देश्य से, हम निरंतर प्रणाली और प्रक्रिया सुधारों पर ध्यान केंद्रित करते हैं ताकि नई उभरती तकनीकों को अपनाकर समग्र प्रणाली प्रदर्शन को सुदृढ़ किया जा सके। एक प्रमुख प्राथमिकता है: स्वच्छ और अधिक टिकाऊ ऊर्जा समाधानों की ओर संक्रमण को सक्षम बनाना। अनुसंधान और नवाचार, उभरती चुनौतियों के अनुसार तकनीकों को अपनाने के लिए केंद्रीय भूमिका निभाते हैं। हमारा लक्ष्य है ऐसी तकनीकों का मूल्यांकन और अंगीकरण करना जो सभी के लिए निरंतर हरित ऊर्जा आपूर्ति सुनिश्चित करें।
प्रमुख फोकस क्षेत्र:
- सबस्टेशन का डिजिटलीकरण:
- प्रोसेस बस आधारित डिजिटल सबस्टेशनों की डिज़ाइन, इंजीनियरिंग और कार्यान्वयन।
- आईईसी 61850 अनुरूपता, इंटरऑपरेबिलिटी और इंटेलिजेंट इलेक्ट्रॉनिक डिवाइसेज़ (IEDs) का डायनामिक परीक्षण।
- डिजिटल सबस्टेशनों का कार्यान्वयन।
- ग्रिड स्थिरता, सुरक्षा और नवीकरणीय ऊर्जा (RE) एकीकरण के लिए तकनीकी प्रगति:
- रीयल टाइम सिमुलेटर का उपयोग कर पावर सिस्टम की मॉडलिंग और सिमुलेशन तथा हार्डवेयर-इन-लूप (HIL) अध्ययन।
- HVDC नियंत्रण एवं सुरक्षा प्रणालियों का रीयल टाइम सिमुलेटर द्वारा अध्ययन और विश्लेषण।
- फेज़र मेज़रमेंट यूनिट्स (PMUs) का IEC/IEEE 60255-118 अनुरूपता परीक्षण।
- नियंत्रण और सुरक्षा अनुप्रयोगों हेतु वाइड एरिया मॉनिटरिंग सिस्टम (WAMS) विश्लेषण और अध्ययन।
- ग्रिड में नवीकरणीय संसाधनों के एकीकरण हेतु सिमुलेशन अध्ययन – जैसे नई तकनीकों का परिचय: बैटरी ऊर्जा भंडारण प्रणाली (BESS), सिंक्रोनस कंडेन्सर (SynCon), और FACTS डिवाइस आदि।
- डिकार्बोनाइजेशन (निर्मूलन):
- SF₆ गैस पुनर्जीवन तकनीक को अपनाना।
- SF₆ का पर्यावरण-अनुकूल विकल्पों से प्रतिस्थापन।
- साइबर सुरक्षा:
- सबस्टेशन नियंत्रण और सुरक्षा IEDs का साइबर सुरक्षा और कमजोरियों का मूल्यांकन।
- IEC 61850 अनुरूपता, इंटरऑपरेबिलिटी, और डायनामिक परीक्षण।
- साइबर खतरों के अनुकरण, मूल्यांकन और शमन उपायों की स्थापना हेतु POWERGRID सेंटर ऑफ एक्सीलेंस (PGCOE) की स्थापना।
- उन्नत परिसंपत्ति निगरानी और ग्रिड आधुनिकीकरण तकनीकें:
- सबस्टेशन उपकरणों का फील्ड परीक्षण और अवशिष्ट आयु का मूल्यांकन (RLA)।

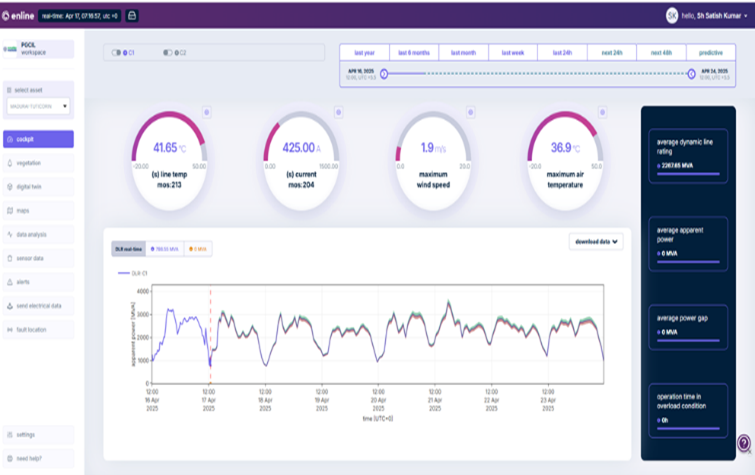

- AI और ML आधारित बिग डेटा विश्लेषण।

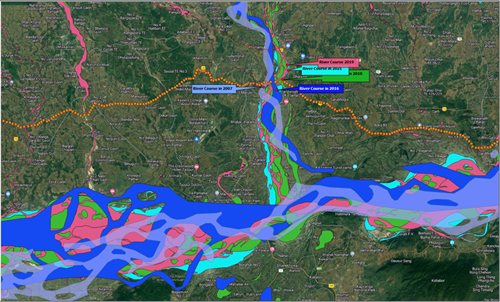

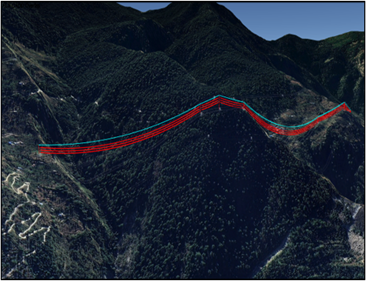

- GIS आधारित परिसंपत्ति मैपिंग और ट्रांसमिशन लाइन रूटिंग।

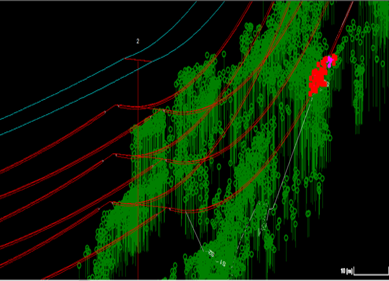

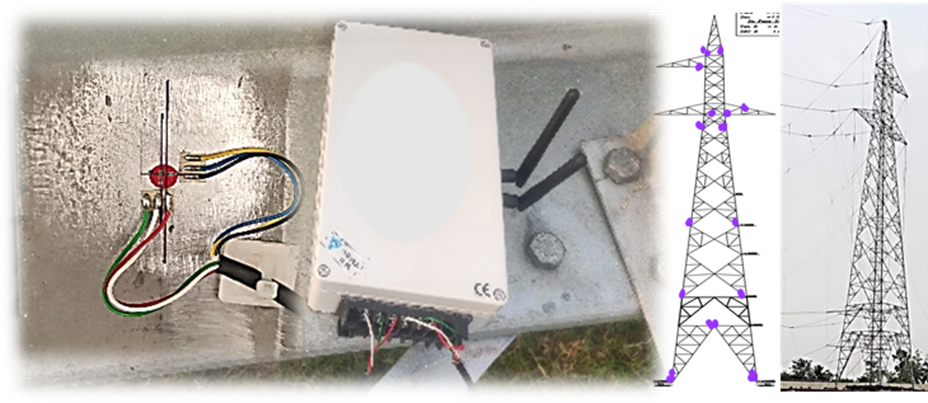

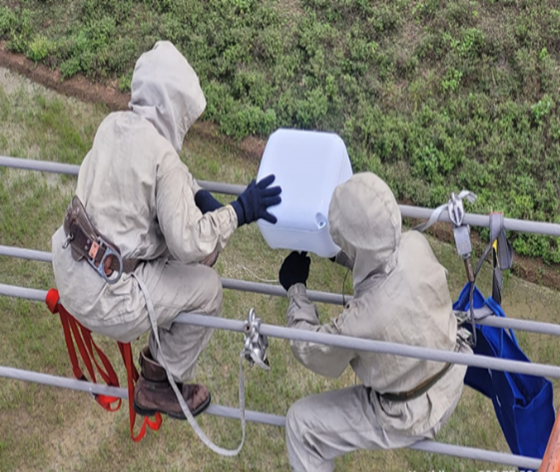

- स्वायत्त निरीक्षण रोबोट और ड्रोन, नैनो-मटेरियल्स, DLL, स्वास्थ्य मूल्यांकन व परीक्षण सुविधाएं।
- Fault Current Limiters, Hybrid Substations, 1200 kV UHVAC परीक्षण स्टेशन।
अनुसंधान गतिविधियाँ / प्रमुख परियोजनाएँ:

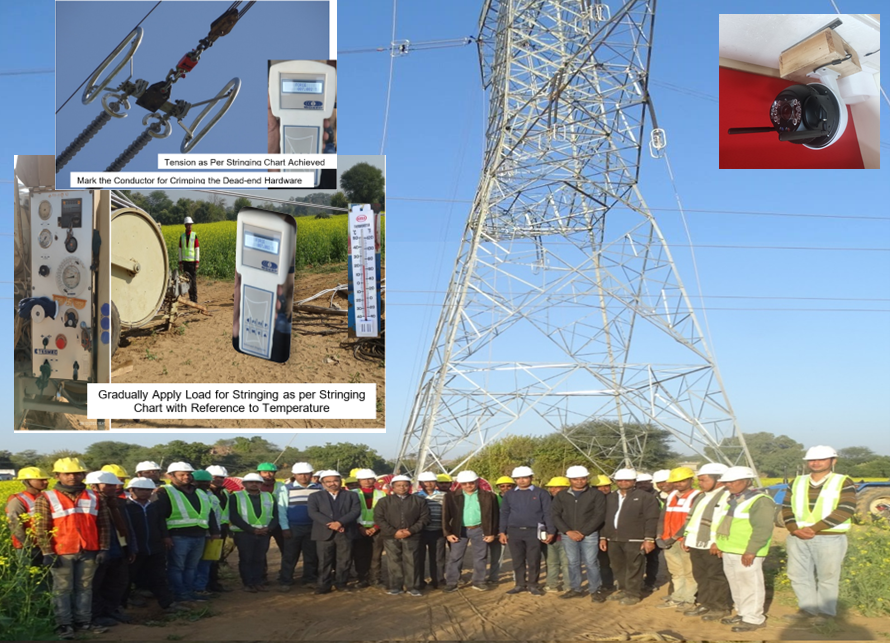

- ट्रांसमिशन लाइन टावर टेस्ट स्टेशन की स्थापना।
- मोबाइल टावर क्रेनों का उपयोग।

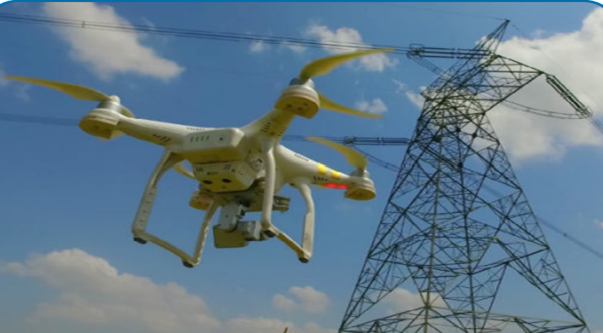

- स्वायत्त निरीक्षण ड्रोन और कॉम्पैक्ट बकेट्स की तैनाती।

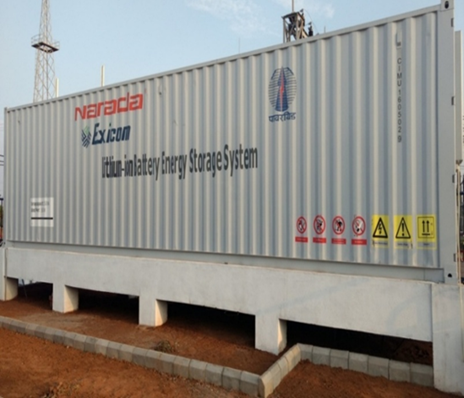

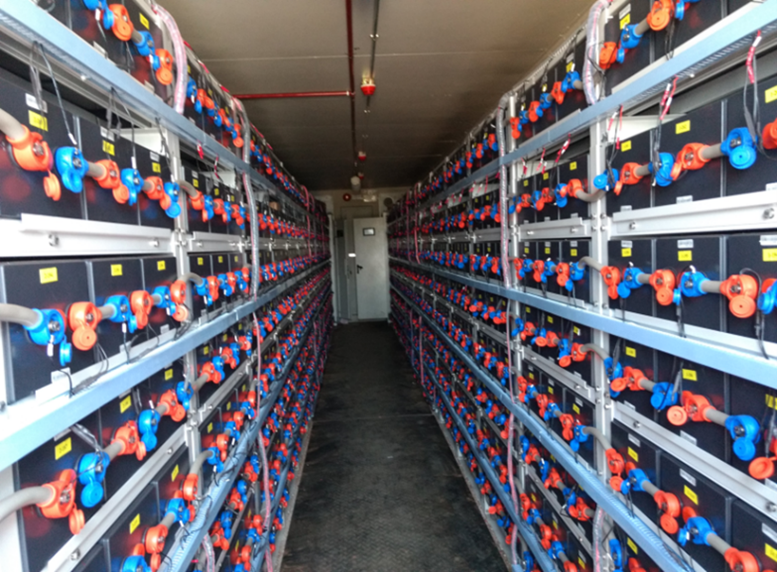

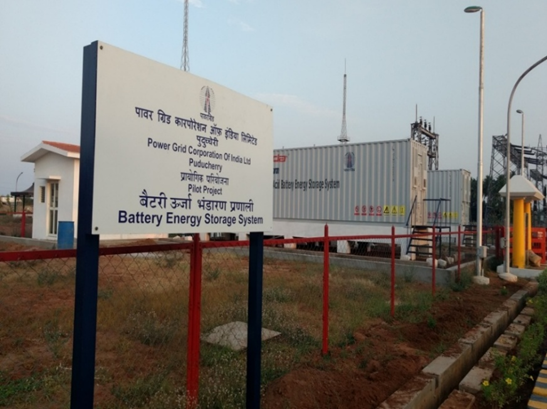

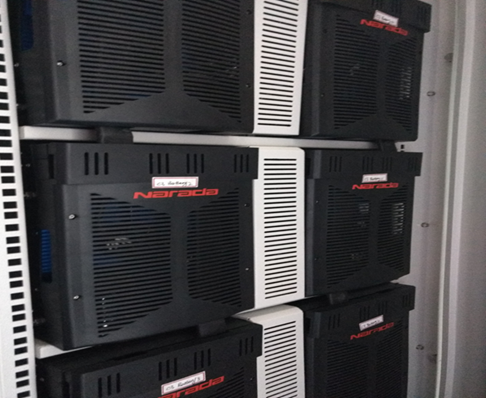

- BESS प्रणाली: नगदा, पंग।
- सिंक्रोनस कंडेन्सर, मोबाइल टेस्ट वैन, GIS सिस्टम।
- प्रोग्रामेबल ड्रोन, सीवेज ट्रीटमेंट, हेलिकॉप्टर शिफ्टिंग।
- HVDC वाल्व हॉल रोबोट, SSCB, ग्रीन गैस सर्किट ब्रेकर।

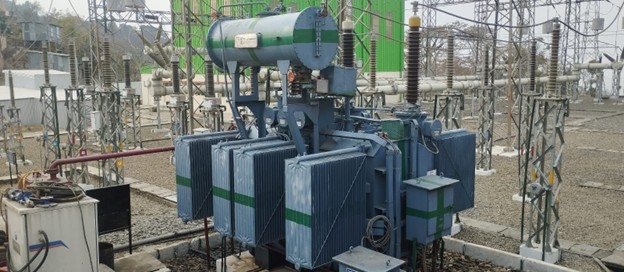

- सिंथेटिक एस्टर आधारित रिएक्टर्स व ट्रांसफॉर्मर्स।
- Offshore पावर एवैक्यूएशन, ICA, हाइड्रोजन प्रोजेक्ट्स।
- 1200 kV UHVAC सिस्टम, ERS, हाइड्रोफोबिक कोटिंग।
- वेरिएबल शंट रिएक्टर, 1100/765 kV ICT अध्ययन।
प्राप्त पेटेंट
- ट्रांसफार्मर / रिएक्टर की स्वास्थ्य स्थिति के आकलन की प्रणाली और विधि
- थर्मल ऊर्जा भंडारण आधारित एयर कंडीशनिंग प्रणाली और इसे बनाने की विधि
- एफपीजीए आधारित माइक्रो-ग्रिड नियंत्रण एवं निगरानी प्रणाली
- ऊर्जा दक्ष ऑल-सीज़न रूफ स्क्रीनिंग
- स्मार्ट सॉकेट और स्मार्ट होम ऊर्जा प्रबंधक
दायर पेटेंट
- हाई पावर ट्रांसमिशन सस्पेंशन टॉवर
- थर्मल एनर्जी स्टोरेज आधारित एयर कंडीशनिंग (ए.सी.) सिस्टम, अर्थात्; "प्रकृति की एसी"
- ट्रांसफार्मर और रिएक्टरों के लिए एसेट लाइफ मैनेजमेंट सिस्टम
- स्वायत्त रोबोटिक उपकरणों द्वारा विद्युत ग्रिड अवसंरचना में मापदंडों का निर्धारण करने की प्रणाली और विधि
कॉपीराइट्स
- TOCMS के लिए कॉपीराइट भारत सरकार के कॉपीराइट कार्यालय द्वारा नवंबर 2020 में प्रदान किया गया।
- PALMS के लिए कॉपीराइट भारत सरकार के कॉपीराइट कार्यालय द्वारा नवंबर 2020 में प्रदान किया गया।
पावरग्रिड उन्नत अनुसंधान एवं प्रौद्योगिकी केंद्र (पार्टेक/PARTeC)
पावरग्रिड पूरे देश में फैले अपने स्वयं के प्रतिष्ठानों के माध्यम से और निर्माताओं के माध्यम से सहयोगात्मक मोड में भी पारेषण क्षेत्र में अनुसंधान और तकनीकी विकास कार्य कर रहा था। पारेषण प्रणाली के इष्टतम, कुशल और आर्थिक उपयोग के लिए चुनौतियों का सामना करने और दुनिया में कहीं और तकनीकी प्रगति का सामना करने के लिए विभिन्न कार्यक्षेत्रों की विशेषज्ञता को समन्वित करके पूर्ण पैमाने पर अनुसंधान एवं विकास गतिविधियों को शुरू करने की आवश्यकता महसूस की गई। इस तरह के अनुसंधान एवं विकास प्रयासों से पारेषण प्रणाली के प्रदर्शन, उपलब्धता, विश्वसनीयता और कुशल संचालन को बढ़ाने में महत्वपूर्ण लाभ होगा।
उपरोक्त लक्ष्य के अनुरूप, पावरग्रिड ने गुरुग्राम जिले में प्रतिष्ठित उन्नत अनुसंधान और प्रौद्योगिकी केंद्र (पार्टेक) की स्थापना की, जो एक प्राचीन पौराणिक शहर है जिसका अर्थ है सीखने का स्थान। पार्टेक का उद्घाटन 18 सितंबर 2018 को राज्य मंत्री (स्वतंत्र प्रभार), बिजली और ऊर्जा मंत्रालय द्वारा किया गया था।.
वितरित ऊर्जा संसाधनों (डीईआर) और स्मार्ट ग्रिड अनुसंधान बुनियादी ढांचे में परीक्षण, सिमुलेशन अध्ययन और अनुसंधान संबंधी कार्यों के लिए PARTeC को अंतर्राष्ट्रीय स्मार्ट ग्रिड एक्शन नेटवर्क (ISGAN) द्वारा एक अनुसंधान और परीक्षण अवसंरचना सुविधा के रूप में मान्यता दी गई है।जानकारी के लिए यहाँ क्लिक करें।
पार्टेक ब्रोशर (पीडीएफ)
रीयल टाइम सिमुलेशन प्रयोगशाला (आर.टी.एस.)

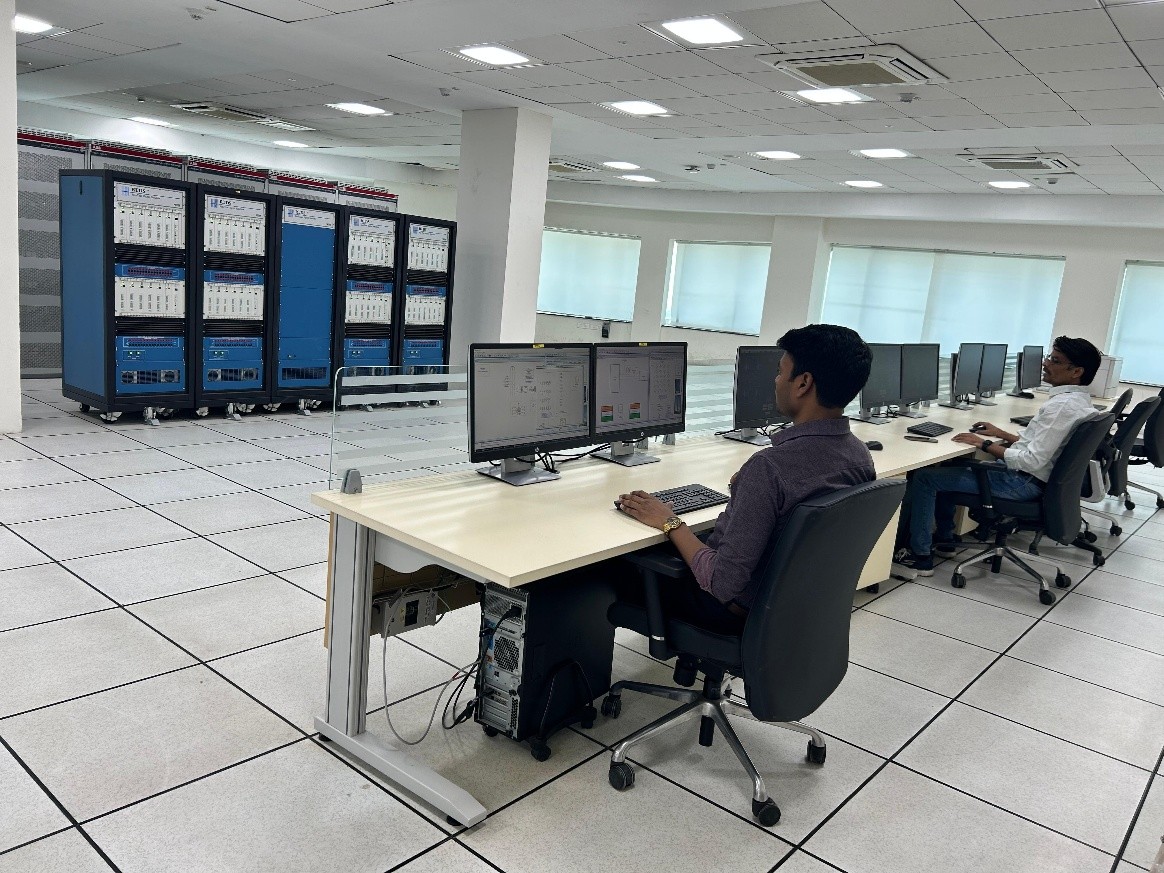

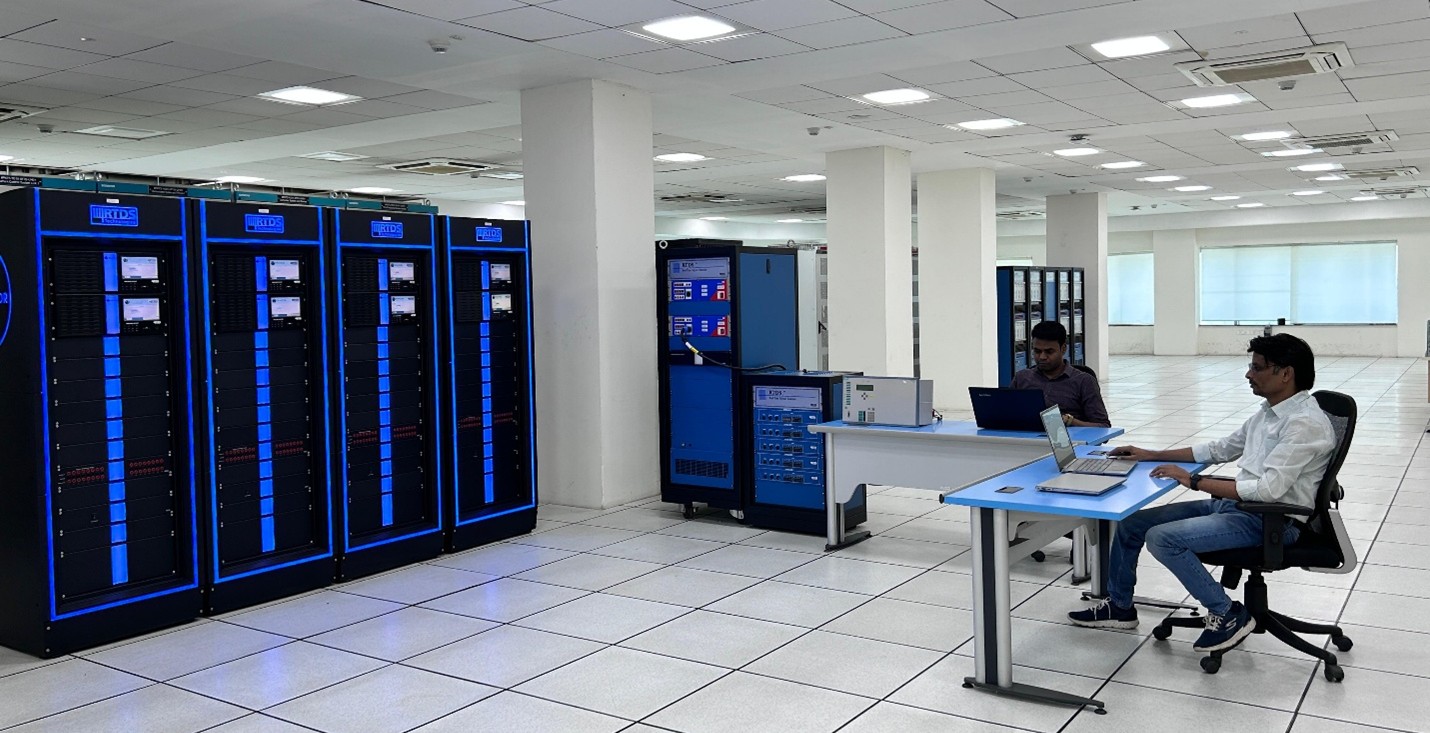

रीयल-टाइम सिमुलेशन (RTS) प्रयोगशाला, PARTeC, मानेसर में स्थित, पावर सिस्टम अध्ययन के लिए विश्व की सबसे बड़ी एकीकृत रीयल-टाइम सिमुलेशन सुविधाओं में से एक है। यह प्रयोगशाला बड़े पैमाने पर विद्युत ग्रिड का अनुकरण (सिमुलेशन) करने के लिए डिज़ाइन की गई है और यह उच्च वोल्टेज डायरेक्ट करंट (HVDC) लिंक्स, पावर सिस्टम प्रोटेक्शन और फ्लेक्सिबल AC ट्रांसमिशन सिस्टम (FACTS) प्रौद्योगिकियों के नियंत्रण एवं संरक्षण (Control & Protection - C&P) सिस्टमों के उन्नत अनुसंधान, परीक्षण और सत्यापन को सक्षम बनाती है।.
प्रमुख विशेषताएँ और क्षमताएँ
- सिमुलेशन क्षमता: RTDS के 23 PB5-आधारित रैक और 8 NovaCor चेसिस शामिल हैं। बड़े पैमाने पर ग्रिड अध्ययन का समर्थन करते हुए व्यापक विद्युत नेटवर्क का वास्तविक समय में सिमुलेशन करने में सक्षम।
- समग्र HVDC और FACTS परीक्षण: तीन विभिन्न विक्रेताओं से प्राप्त 4 LCC HVDC और 1 VSC HVDC सिस्टम की नियंत्रण और सुरक्षा प्रतिकृतियाँ; दो विभिन्न विक्रेताओं से प्राप्त 8 STATCOM की नियंत्रण और सुरक्षा प्रतिकृतियाँ।
- उन्नत सुरक्षा प्रणाली एकीकरण: एम्प्लिफायर के माध्यम से 8 हार्डवायर्ड सुरक्षा IEDs तक का समर्थन। सैंपल्ड वैल्यू (SV) और GOOSE मैसेजिंग के माध्यम से IEC 61850 आधारित सुरक्षा IEDs के परीक्षण को सक्षम करता है। केंद्रीकृत और वर्चुअलाइज्ड सुरक्षा प्रणालियों के परीक्षण हेतु टेस्ट बेड।
- मल्टी-प्रोटोकॉल संचार परीक्षण: नेटवर्क इंटरफेस कार्ड्स से सुसज्जित, जो IEC 61850 SV, GOOSE, MMS, DNP, MODBUS, IEC 60870-5-104, और PMU प्रोटोकॉल का समर्थन करते हैं, जिससे विभिन्न प्रणालियों के बीच अंतःक्रियाशीलता सुनिश्चित होती है।
- समग्र परीक्षण हेतु लैब एकीकरण: सुरक्षा, स्वचालन एवं नियंत्रण प्रयोगशाला तथा वाइड एरिया मेज़रमेंट सिस्टम (WAMS) लैब के साथ एकीकृत। सुरक्षा रिले, PMU, PDC और अन्य महत्वपूर्ण ग्रिड घटकों को सम्मिलित करते हुए जटिल ग्रिड घटनाओं का सह-सिमुलेशन संभव।
RTS लैब – पावर सिस्टम अनुसंधान में नवाचार का प्रेरक
- PARTeC में स्थित RTS लैब, POWERGRID को उन्नत रीयल-टाइम सिमुलेशन और हार्डवेयर-इन-द-लूप (HIL) क्षमताओं से सशक्त बनाती है, जिससे निम्नलिखित कार्यों का समर्थन होता है:
- ग्रिड में नई तकनीकों की तैनाती से पूर्व उनकी सत्यता की जांच।
- ट्रांजिएंट और स्थिरता अध्ययन सहित गतिशील प्रणाली व्यवहार का गहन विश्लेषण।
- ग्रिड विश्वसनीयता में सुधार हेतु संचार-आधारित सुरक्षा योजनाओं का परीक्षण।
- नवीकरणीय ऊर्जा, साइबर-फिजिकल सुरक्षा और वाइड एरिया प्रोटेक्शन जैसे भविष्य के ग्रिड चुनौतियों पर शोध।
- अपनी अत्याधुनिक संरचना और अनुपम सिमुलेशन क्षमता के साथ, PARTeC की RTS लैब, POWERGRID की नवाचार में अग्रणी भूमिका को सुदृढ़ करती है, जिससे एक लचीला, विश्वसनीय और भविष्य-उन्मुख ग्रिड सुनिश्चित होता है।
प्रमुख कार्य
- बलिया–भिवाड़ी HVDC लिंक में रिवर्स पावर फ्लो परिदृश्य के लिए HVDC नियंत्रण एवं सुरक्षा प्रतिकृति पर डायनामिक प्रदर्शन सिमुलेशन।
- तृतीय पक्ष विक्रेताओं के लिए सुरक्षा IEDs के डायनामिक फंक्शनल परीक्षण के वाणिज्यिक कार्य।
- केन्या इलेक्ट्रिसिटी ट्रांसमिशन कंपनी (KETRACO) और इथियोपियाई इलेक्ट्रिक पावर (EEP) के इंजीनियरों को HVDC सिस्टम और RTDS पर हैंड्स-ऑन प्रशिक्षण।
- IEC 61850 आधारित डिजिटल सबस्टेशन के प्रथम कार्यान्वयन के लिए सुरक्षा योजना का सत्यापन।
- HVDC ट्रांसमिशन सिस्टम की डेडिकेटेड मेटालिक रिटर्न लाइन में फॉल्ट लोकेशन की गणना की विधि का विकास एवं सत्यापन।
- वर्चुअलाइज्ड और केंद्रीकृत सुरक्षा, स्वचालन एवं नियंत्रण के सत्यापन हेतु टेस्ट बेड का आंतरिक विकास।
संरक्षण स्वचालन और नियंत्रण प्रयोगशाला (पी.ए.सी.)
सुविधाएँ

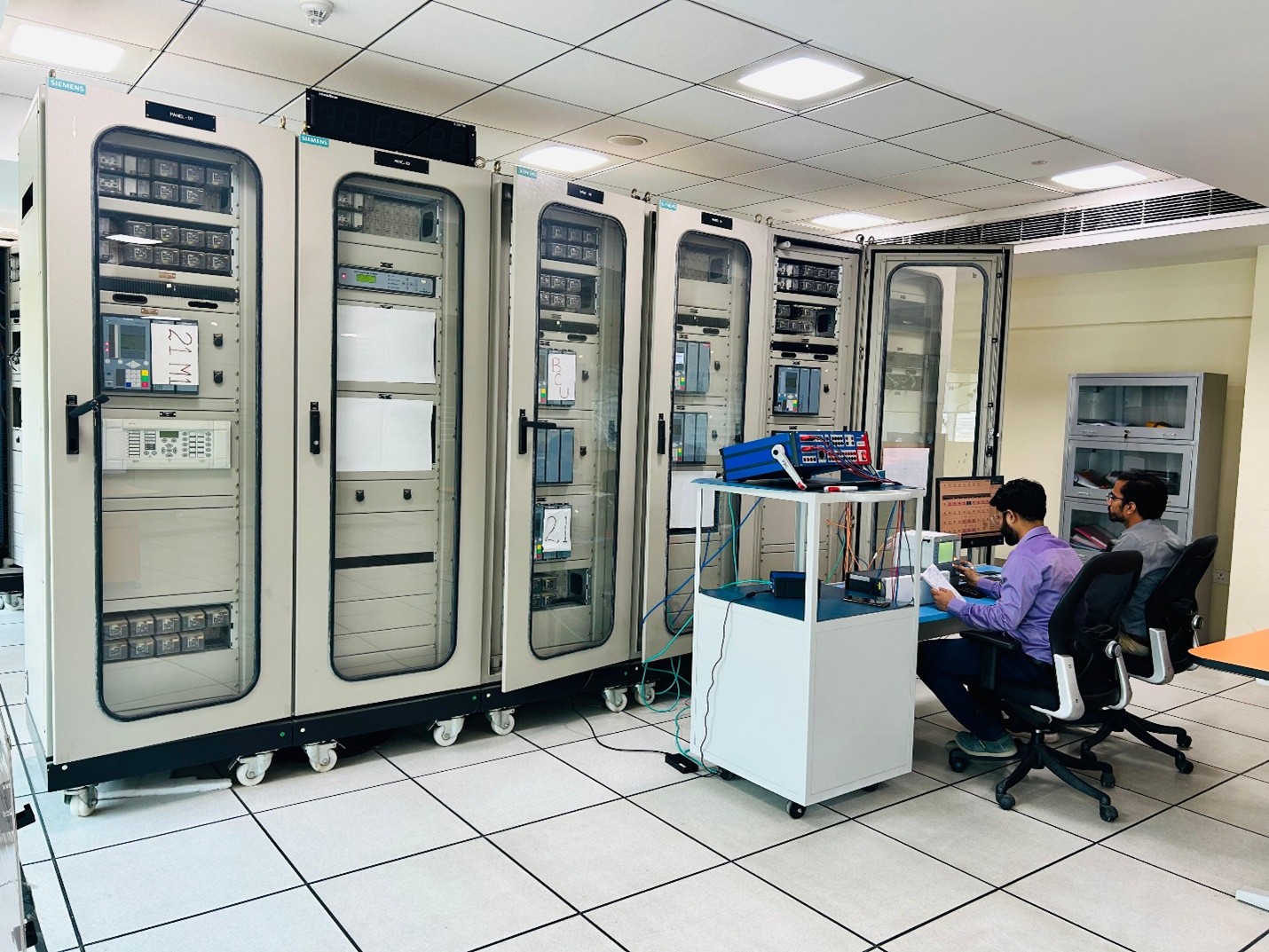

- डिजिटल सबस्टेशनों के डिज़ाइन, इंजीनियरिंग और सत्यापन अध्ययन हेतु अत्याधुनिक प्रयोगशाला।
- IEC 61850 एडिशन 2 सर्वर डिवाइसेज़ के कन्फ़ॉर्मेंस परीक्षण हेतु UCAIug द्वारा मान्यता प्राप्त प्रयोगशाला।
सेवाएँ
- डिजिटल सबस्टेशनों का डिज़ाइन और इंजीनियरिंग।
- IEC 61850 कन्फ़ॉर्मेंस परीक्षण और इंटरऑपरेबिलिटी (पारस्परिक क्रियाशीलता) अध्ययन।
- IEDs के लिए Parallel Redundancy Protocol (PRP) / High-availability Seamless Redundancy (HSR) परीक्षण।
- IEC 61850 प्रणालियों की साइबर सुरक्षा, भेद्यता मूल्यांकन और ऑडिट।
- सुरक्षा इंजीनियरों के लिए IEC 61850 मानक और डिजिटल सबस्टेशन पर विशेषीकृत प्रायोगिक प्रशिक्षण।
प्रमुख कार्य
- 765/400/220kV न्यू नवसारी डिजिटल सबस्टेशन
- डिज़ाइन और इंजीनियरिंग गतिविधियाँ।
- सफल कार्यान्वयन सुनिश्चित करने हेतु परीक्षण और कमीशनिंग गतिविधियों का संचालन।
- 400/220kV कानपुर डिजिटल सबस्टेशन का रेट्रोफिटिंग
- डिज़ाइन और इंजीनियरिंग गतिविधियाँ।
- सफल कार्यान्वयन सुनिश्चित करने हेतु परीक्षण और कमीशनिंग गतिविधियों का संचालन।
- PAC लैब को IEC 61850 एडिशन 2 सर्वर डिवाइसेज़ के कन्फ़ॉर्मेंस परीक्षण हेतु UCAIug से मान्यता प्राप्त।
वाइड एरिया मेजरमेंट सिस्टम प्रयोगशाला (डब्लू.ए.एम.एस.)
सेवाएँ एवं सुविधाएँ (Services & Facilities)
- उन्नत कैलिब्रेशन सुविधा, जो विभिन्न ब्रांडों/मॉडलों के PMU (Phasor Measurement Units) का नवीनतम IEC/IEEE मानक 60255.118, IEEE Synchrophasor Measurement Test Suite Specification तथा कस्टमाइज़्ड टेस्ट केसों के अनुसार कन्फ़ॉर्मेंस परीक्षण करने की क्षमता प्रदान करती है।
- अब तक परीक्षण किए गए PMU: Alstom, Siemens, Vizimax, Qualitrol, Elspec, GE आदि।
प्रमुख कार्य (Major Works)
- वाइड एरिया नेटवर्क में क्लोज्ड लूप अनुप्रयोग हेतु सिंक्रोफेज़र डेटा के उपयोग के लिए सेटअप का विकास।
- IEC/IEEE 60255.118 मानक के अनुसार PMU का कन्फ़ॉर्मेंस परीक्षण।
- NTAMC / PAC लैब की सहायता से DR (Disturbance Recorder) और PMU रीडिंग्स की तुलनात्मक अध्ययन।

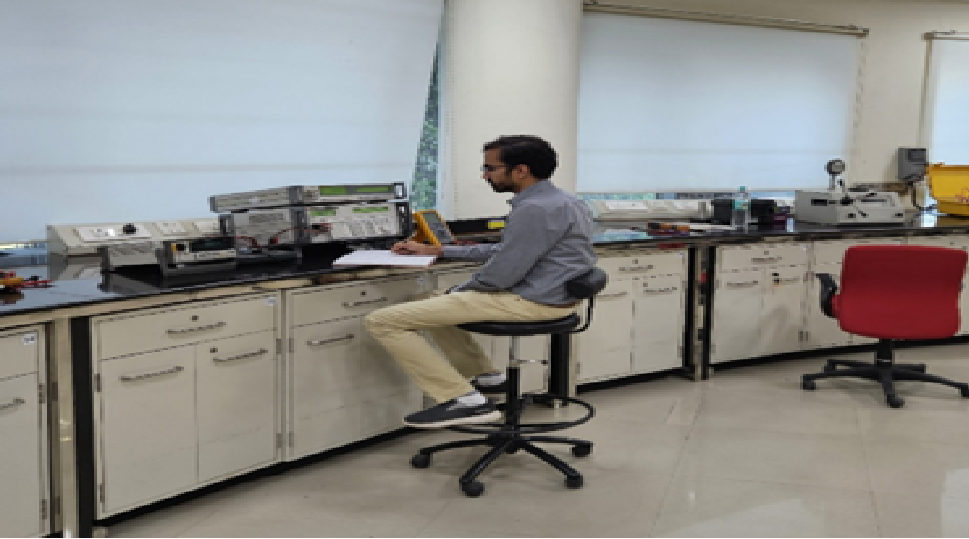

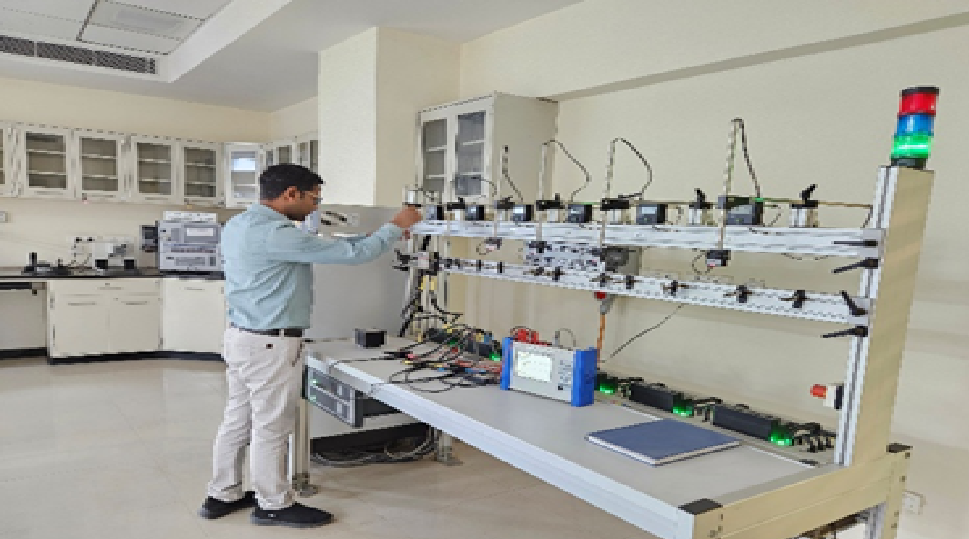

इलेक्ट्रिकल/इलेक्ट्रॉनिक डायग्नोस्टिक एवं कैलिब्रेशन प्रयोगशाला (EDC)
सेवाएँ एवं सुविधाएँ (Services & Facilities)

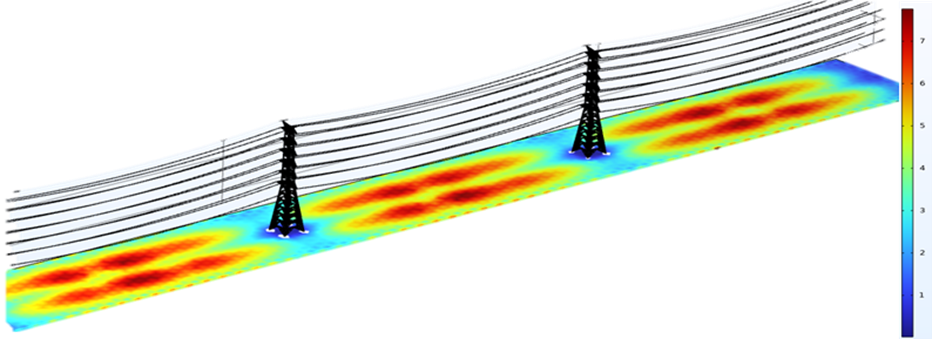

- उच्च वोल्टेज ट्रांसमिशन लाइनों के लिए EHV-AC विद्युत एवं चुम्बकीय क्षेत्र (EMF) तथा HVDC विद्युत क्षेत्र के मापन और विश्लेषण सेवाएँ।
- फील्ड उपकरणों का इलेक्ट्रो-टेक्निकल कैलिब्रेशन, जैसे कि कैपेसिटेंस-टैन डेल्टा किट, विंडिंग रेजिस्टेंस मापक किट, इन्सुलेशन टेस्टर, ऊर्जा मीटर, प्रिसिशन मल्टीमीटर, क्लैम्प-ऑन मीटर, तापमान सेंसर, प्रेशर गेज आदि।
- इलेक्ट्रॉनिक / प्रिंटेड सर्किट बोर्डों का निदान (डायग्नोसिस) और लघु मरम्मत।
प्रमुख कार्य (Major Works)
- POWERGRID के उपस्टेशनों पर 130 से अधिक उपकरणों का कैलिब्रेशन कार्य संपन्न।
- EMF पर पर्यावरणीय मापदंडों के प्रभाव का विस्तृत अध्ययन।
- CEA (Central Electricity Authority) के निर्देशों के अनुरूप अनेक 765 kV क्रॉसिंग्स पर EMF अध्ययन।
- स्वदेशी रूप से विकसित किट्स का उपयोग करते हुए कुछ HVDC लाइनों में विद्युत क्षेत्र का मापन।

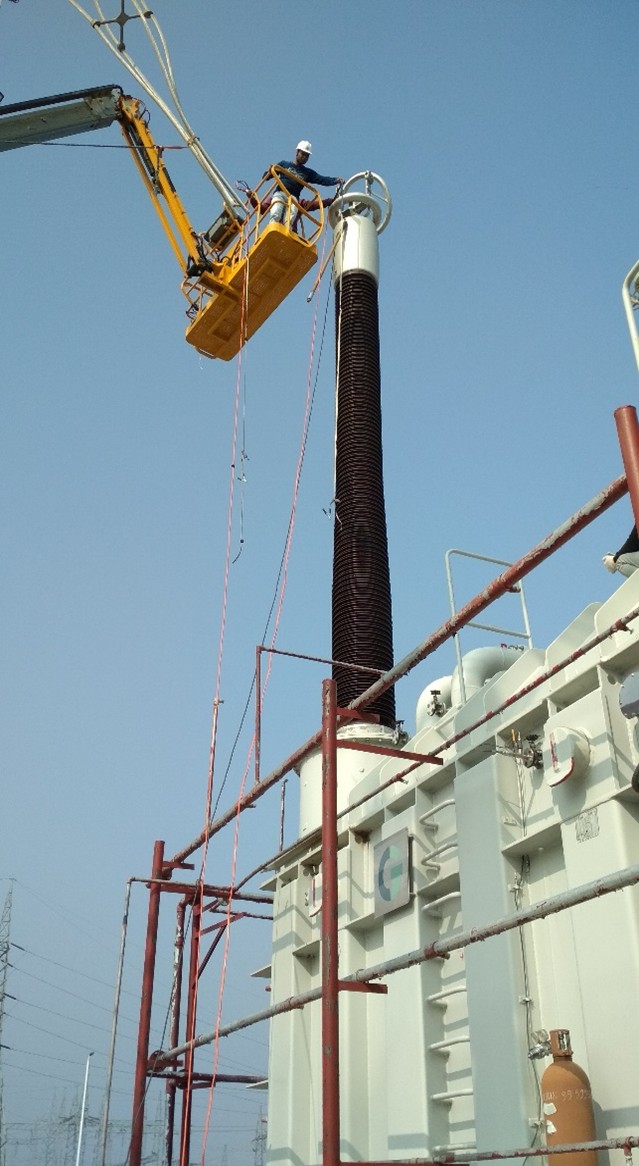

फील्ड मापन उपकरण (FMI) प्रयोगशाला
प्रयोगशाला उन्नत परीक्षण सुविधाओं से सुसज्जित है और यह आंतरिक उपयोग के साथ-साथ अन्य यूटिलिटीज़ के उपकरणों के परीक्षण का समर्थन करती है।
सेवाएँ एवं सुविधाएँ (Services & Facilities)
- फील्ड परीक्षण के लिए अत्याधुनिक उपकरण।
- EHVAC/UHVAC उपकरणों के निदान एवं विफलता जांच हेतु विशेषज्ञ सेवाएँ।
- शेष जीवन आकलन (Residual Life Assessment) अध्ययन।
प्रमुख कार्य (Major Works)
- विभिन्न उपकेंद्रों को स्विचयार्ड परीक्षण एवं EMF मापन के लिए तकनीकी सहायता और सेवाएँ प्रदान की गईं।
उन्नत निदान केंद्र
सुविधाएं एवं सेवाएं
- इलेक्ट्रिकल/इलेक्ट्रॉनिक्स डायग्नोस्टिक्स और कैलिब्रेशन लैब (ईडीसी) और फील्ड मेजरिंग इंस्ट्रूमेंट्स (एफएमआई) लैब का मिश्रण
- क्षेत्र परीक्षण के लिए अत्याधुनिक उपकरण
- EHVAC/UHVAC उपकरण निदान और विफलता जांच के लिए विशेषज्ञ सेवाएं
- लाइनों के लिए एचवीएसी इलेक्ट्रिक और चुंबकीय क्षेत्र मापन और विश्लेषण सेवाएं
- अवशिष्ट जीवन आकलन अध्ययन
- फील्ड उपकरण अर्थात कैपेसिटेंस-टैन किट, वाइंडिंग रेजिस्टेंस मेजरमेंट किट, इंसुलेशन टेस्टर, एनर्जी मीटर, मल्टी-मीटर, क्लैंप-ऑन मीटर, टेम्परेचर सेंसर, प्रेशर गेज आदि का इलेक्ट्रो-तकनीकी अंशांकन।
- इलेक्ट्रॉनिक/मुद्रित सर्किट बोर्डों का निदान और मामूली मरम्मत

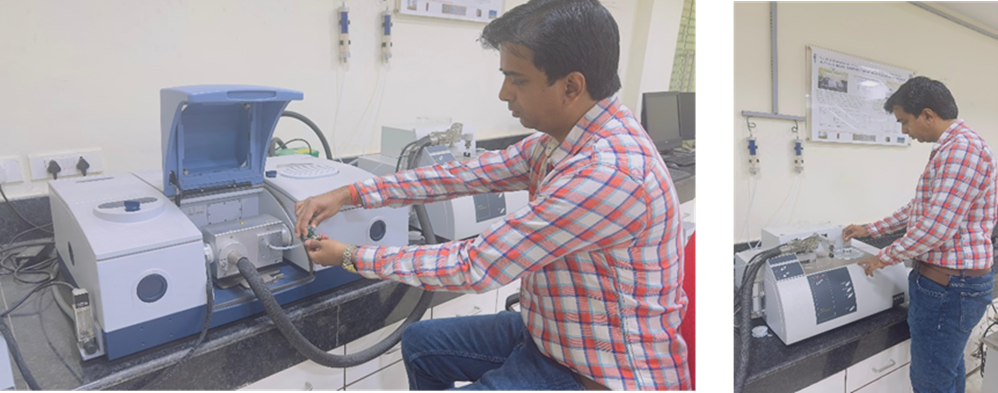

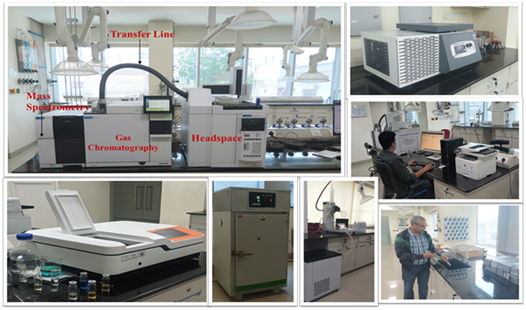

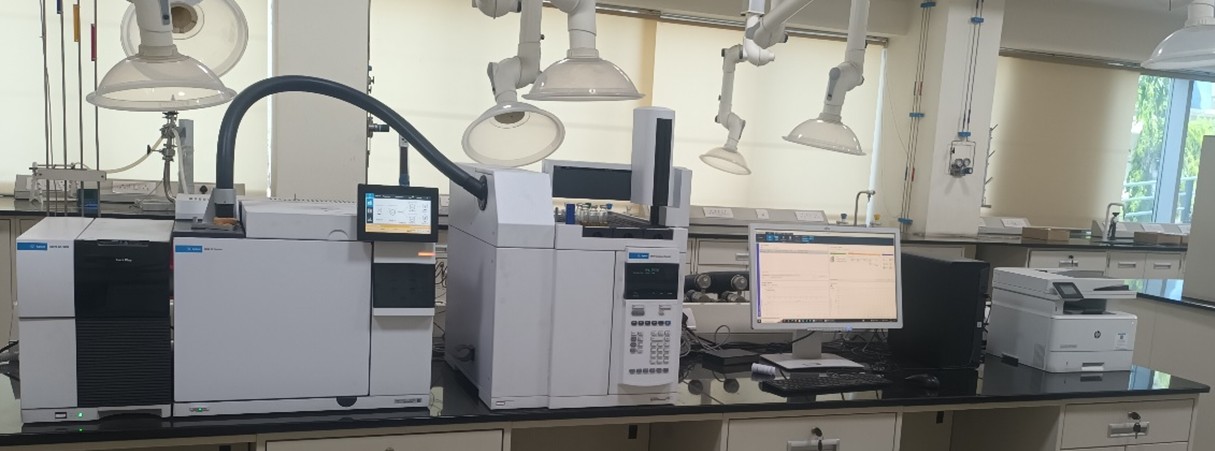

सामग्री विज्ञान प्रयोगशाला
सुविधाएं

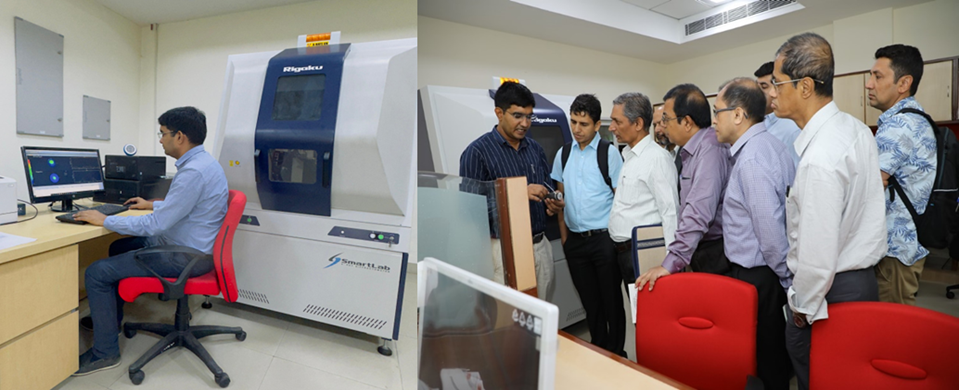

- क्रिस्टलीय सामग्री को चिह्नित करने के लिए बनावट पालने और बड़े क्षेत्र डिटेक्टर के साथ एक्स-रे डिफ्रेक्टोमीटर की सुविधा
- थर्मो-ग्रेविमेट्रिक विश्लेषण (टीजीए) - फूरियर ट्रांसफॉर्म इन्फ्रारेड (एफटीआईआर) स्पेक्ट्रोस्कोपी: एक शक्तिशाली विश्लेषणात्मक तकनीक जो थर्मो-ग्रेविमेट्रिक विश्लेषण (टीजीए) की गुणात्मक क्षमताओं और फूरियर-ट्रांसफॉर्म इन्फ्रारेड (एफटीआईआर) स्पेक्ट्रोस्कोपी की मात्रात्मक क्षमताओं को जोड़ती है - जो है 1000 डिग्री सेल्सियस तक सामग्री के थर्मल विश्लेषण में सक्षम
सेवाएं
- संरचना की विफलता और सामग्री विश्लेषण, गुणवत्ता आश्वासन, इन-सर्विस प्रदर्शन, नई और इन-सर्विस सामग्री का सत्यापन और परीक्षण
- संरचना का विश्लेषण, उम्र बढ़ने की प्रक्रिया, विअवशोषण व्यवहार, सामग्री का अपघटन
- अवशिष्ट तनाव विश्लेषण, चरण विश्लेषण और क्रिस्टलोग्राफिक बनावट विश्लेषण
- 1200kV अल्ट्रा हाई वोल्टेज एसी (UHVAC)
- डिजिटल सबस्टेशन
- ट्रांसफॉर्मर/रिएक्टर ऑनलाइन कंडीशन मॉनिटरिंग सिस्टम (टीओसीएमएस)
- पावरग्रिड एसेट लाइफ मैनेजमेंट सिस्टम (पाम्स)
- मोबाइल संधारित्र बैंक
- प्रदूषण मानचित्रण
- इन-हाउस टावर डिजाइन
1200kV अल्ट्रा हाई वोल्टेज एसी (UHVAC)
- राष्ट्रीय परीक्षण स्टेशन बीना में भारतीय उपकरण निर्माताओं के सहयोग से 1200kV प्रौद्योगिकी का स्वदेशी विकास।
- 35 भारतीय उपकरण निर्माताओं और केंद्रीय विद्युत अनुसंधान संस्थान के सहयोग से सार्वजनिक निजी भागीदारी मॉडल के तहत स्थापित।
- भारत को अल्ट्रा हाई वोल्टेज एसी तकनीक वाले राष्ट्र संघ में लाया।
- स्वदेशी रूप से 1200kV तक की विनिर्माण क्षमताओं के विकास में सहायता की और वर्तमान में स्वदेशी रूप से 800kV उपकरणों की जरूरतों को पूरा कर रही है।
- देश में दीर्घकालीन विद्युत अंतरण आवश्यकताओं को पूरा करना।
- रास्ते के अधिकार (आरओडब्ल्यू) की उपलब्धता, पर्यावरण संरक्षण, पारेषण हानियों में कमी जैसी चुनौतियों को पूरा करता है।
- बिजली प्रवाह 2016 में शुरू हुआ।
डिजिटल सबस्टेश
- पावरग्रिड प्रोसेस बस आधारित पूर्ण डिजिटल सबस्टेशन प्रौद्योगिकी पर परियोजनाओं के कार्यान्वयन में एक वैश्विक नेता रहा है।
- पूर्ण डिजिटल सबस्टेशनों में नियंत्रण और सुरक्षा प्रणाली के परीक्षण और रखरखाव के तरीके में प्रतिमान बदलाव।
- एक केंद्रीकृत पहुंच बिंदु से नियंत्रण और सुरक्षा योजनाओं के ऑनलाइन परीक्षण द्वारा प्रणाली की समग्र उपलब्धता में सुधार।
- उन्नत निदान में मदद करता है, सूचना प्रवाह के बेहतर दृश्य, कम कमीशनिंग समय और पर्यावरण पदचिह्न को कम करता है।
- भिवाड़ी और नीमराना में पायलट परियोजनाओं के माध्यम से पूर्ण डिजिटल सबस्टेशन प्रौद्योगिकी के प्रदर्शन को सफलतापूर्वक मान्य किया गया।
- दो वाणिज्यिक पूर्ण डिजिटल सबस्टेशन परियोजनाओं का कार्यान्वयन चल रहा है- चंडीगढ़ में ग्रीनफील्ड कार्यान्वयन और मलेरकोटला के लिए रेट्रोफिट परियोजना।
ट्रांसफॉर्मर/रिएक्टर ऑनलाइन कंडीशन मॉनिटरिंग सिस्टम (टीओसीएमएस)
- पावरग्रिड द्वारा आंतरिक रूप से विकसित एक वेब-आधारित, कम लागत वाली परिसंपत्ति विश्लेषण समाधान।
- पावरग्रिड के देश भर में ट्रांसफॉर्मर (लगभग 550 नंबर) और रिएक्टरों (लगभग 950 नग) के वास्तविक समय की निगरानी - ज्यादातर 400kV और 765kV श्रेणी के उपकरण।
- DGA सेंसर से SCADA (पर्यवेक्षी नियंत्रण और डेटा अधिग्रहण) के माध्यम से डेटा अधिग्रहण को जोड़ती है।
- डेटा का विश्लेषण करता है और विभिन्न अंतरराष्ट्रीय मानकों, आईईईई (इलेक्ट्रिकल एंड इलेक्ट्रॉनिक्स इंजीनियर्स संस्थान) सी57.104, आईईसी (इंटरनेशनल इलेक्ट्रोटेक्निकल कमीशन) 60599 और पावरग्रिड की अपनी व्याख्या तकनीकका उपयोग करके ट्रांसफार्मर/रिएक्टर की स्थिति की नैदानिक जानकारी प्रदर्शित करता है। ।
- व्याख्या के साथ-साथ किसी भी असामान्य स्थिति के मामले में दृश्य के साथ-साथ ऑडियो अलार्म से लैस।
- टीओसीएमएस के लिए कॉपीराइट कॉपीराइट कार्यालय, भारत सरकार द्वारा नवंबर 2020 में प्रदान किया गया है।
पावरग्रिड एसेट लाइफ मैनेजमेंट सिस्टम (पाम्स)
- एक आंतरिक परिसंपत्ति विश्लेषण समाधान।
- केंद्रीकृत डेटाबेस से ट्रांसफार्मर परीक्षण डेटा का स्वत: प्राप्त करना और मूल्यांकन करना।
- ट्रांसफॉर्मर को उनके स्वास्थ्य सूचकांक मूल्यों के आधार पर और पावरग्रिड की अपनी व्याख्या तकनीक का उपयोग करके खराब होने की सीमा के आधार पर अलग करना।
- मूल्यांकन के समय मरम्मत, नवीनीकरण या बदलने के लिए उचित निर्णय लेने के लिए उपयोगकर्ता को ट्रांसफार्मर के स्वास्थ्य के बारे में पर्याप्त जानकारी।
- महत्वपूर्ण ट्रांसफॉर्मर के महंगे डाउनटाइम में कमी और ऑपरेटर/कर्मचारियों के जीवन की सुरक्षा करना।
- ट्रांसफॉर्मर के रखरखाव और प्रतिस्थापन योजना के लिए न्यायिक उपयोग/संसाधनों (वित्तीय और कार्यबल दोनों) के आवंटन में सहायता करना।
- पाम्स वर्तमान में पूरे भारत में 3000 से अधिक तेल से भरे उच्च वोल्टेज उपकरण जैसे ट्रांसफार्मर और रिएक्टर के बेड़े की निगरानी कर रहा है।
- पाम्स के लिए कॉपीराइट कॉपीराइट कार्यालय, भारत सरकार द्वारा नवंबर 2020 में प्रदान किया गया है।
- पाम्स के लिए पेटेंट आवेदन भारतीय पेटेंट कार्यालय में जनवरी 2021 में दायर किया गया है।
मोबाइल संधारित्र बैंक
- धान के मौसम के दौरान वर्ष में कुछ महीनों के लिए विभिन्न क्षेत्रों में कम वोल्टेज पम्पिंग गतिविधि के कारण कृषि गहन क्षेत्र में एक सामान्य घटना है।
- इस अवधि के दौरान इस तरह के मौसमी भार की घटना स्थान से स्थान पर भिन्न होती है।
- प्रतिक्रियाशील बिजली की आवश्यकता को पूरा करने के लिए, मौजूदा सबस्टेशन के 33kV बस बार में कैपेसिटर बैंक स्थापित करने की आवश्यकता है।
- हालांकि, एक निश्चित संधारित्र रखने से उद्देश्य हल नहीं हो सकता है क्योंकि आवश्यकता पूरे वर्ष नहीं होती है।
- एक मोबाइल कैपेसिटर बैंक जिसे आवश्यकता पड़ने पर एक सबस्टेशन से दूसरे सबस्टेशन में ले जाया जा सकता है, आवश्यक समाधान है।
- हरियाणा में 33kV सबस्टेशन में से एक में 5MVAR के चरणों वाले 10 MVAR क्षमता के 33kV मोबाइल कैपेसिटर बैंक के साथ एक पायलट परियोजना शुरू की गई है।
- मोबाइल कैपेसिटर बैंक में ट्रेलर पर लगे स्विचगियर के साथ एक कैपेसिटर बैंक होता है। यह कैपेसिटर बैंक निवेश का बेहतर उपयोग करेगा क्योंकि यह जहां भी आवश्यक हो प्रतिक्रियाशील शक्ति प्रदान करेगा।
- वितरण प्रणाली पर इसके प्रभाव का फील्ड परीक्षण और मूल्यांकन सफलतापूर्वक पूरा कर लिया गया है।
प्रदूषण मानचित्र
- भौगोलिक मानचित्र पर प्रदूषण का निर्धारण और मानचित्रण, लाइनों में प्रदूषण फ्लैशओवर की घटना की संभावना को कम करने के लिए किसी विशेष क्षेत्र में उपयुक्त प्रकार के इन्सुलेटर को चुनने में सक्षम बनाता है।
- पावरग्रिड ने शुरू में उत्तरी क्षेत्र में और बाद में दक्षिणी क्षेत्र और पूर्वी क्षेत्र में सीपीआरआई और संबंधित राज्य ट्रांसमिशन यूटिलिटीज (एसटीयू) के साथ गतिविधि शुरू की थी।
- मापन पूरा किया गया और प्रदूषण मानचित्र तैयार किया गया और सभी हितधारकों द्वारा योजना और संचालन चरण के दौरान उपयोग के लिए एसटीयू और क्षेत्रीय विद्युत समितियों के साथ साझा किया गया।
- रिपोर्ट एनआरपीसी (link is external), ईआरपीसी (link is external) और एसआरपीसी (link is external) वेबसाइट पर उपलब्ध है।
इन-हाउस टावर डिजाइन
- विभिन्न पवन क्षेत्रों के लिए उच्च क्षमता वाले मल्टी सर्किट टावर, मोनोपोल स्ट्रक्चर, नैरो बेस टावर आदि को इन-हाउस डिजाइन किया गया है और इसका प्रोटोटाइप पावरग्रिड के अपने ट्रांसमिशन नेटवर्क में परीक्षण और उपयोग किया गया है।
- पावरग्रिड के पास आज की तारीख में विशेष टावरों सहित 250 से अधिक डिजाइन हैं।
- टावर के इन-हाउस डिज़ाइन ने टावर सामग्री की आवश्यकता को अनुकूलित किया है और इस प्रकार पर्यावरणीय प्रभाव को कम करने के अधिकार को कम किया है।
- इन नए डिजाइनों से निर्माण और रखरखाव में आसानी अन्य अर्जित लाभ हैं।
पावरग्रिड द्वारा अपनाई गई/कार्यान्वित की गई प्रौद्योगिकियां

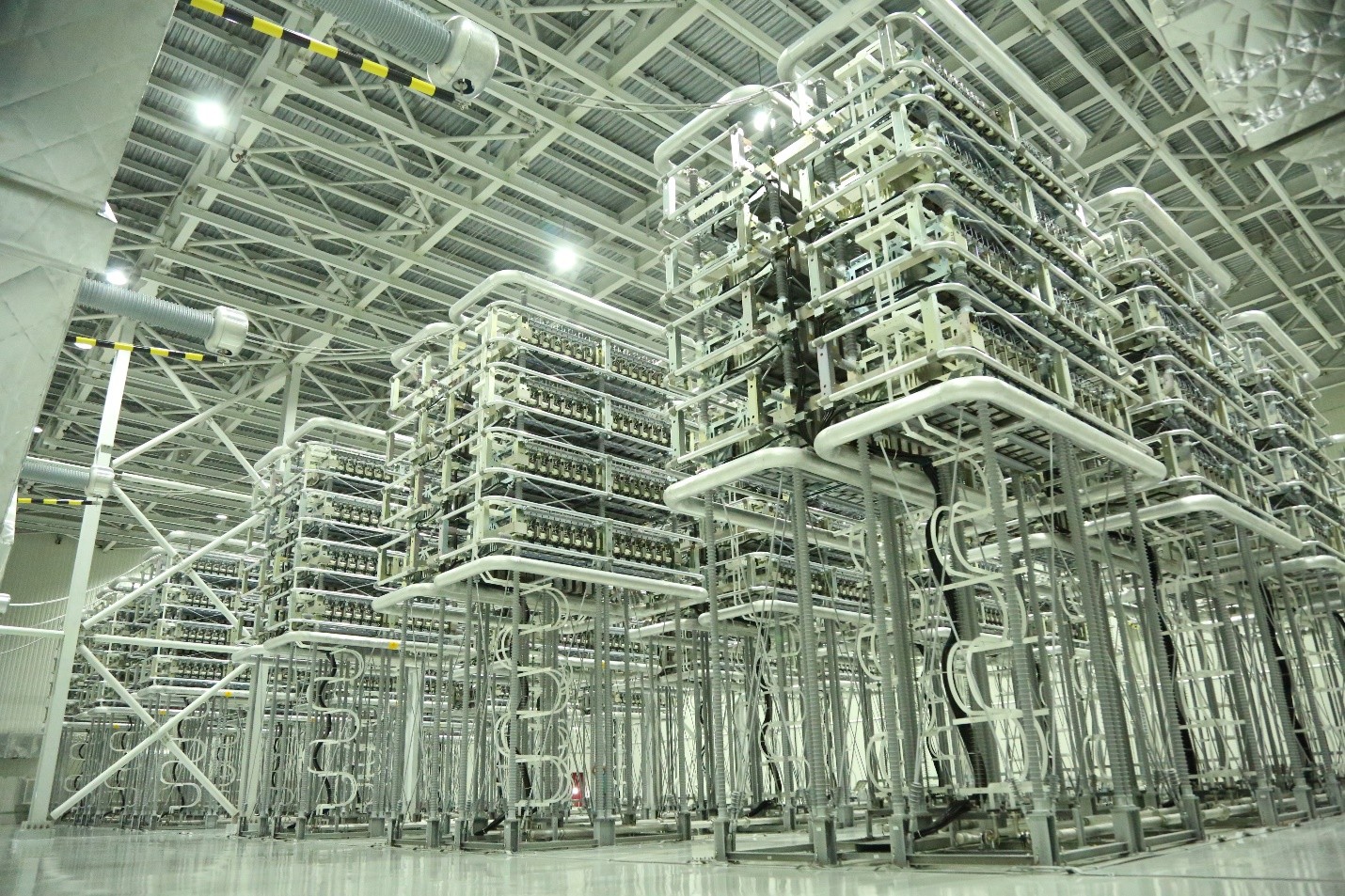

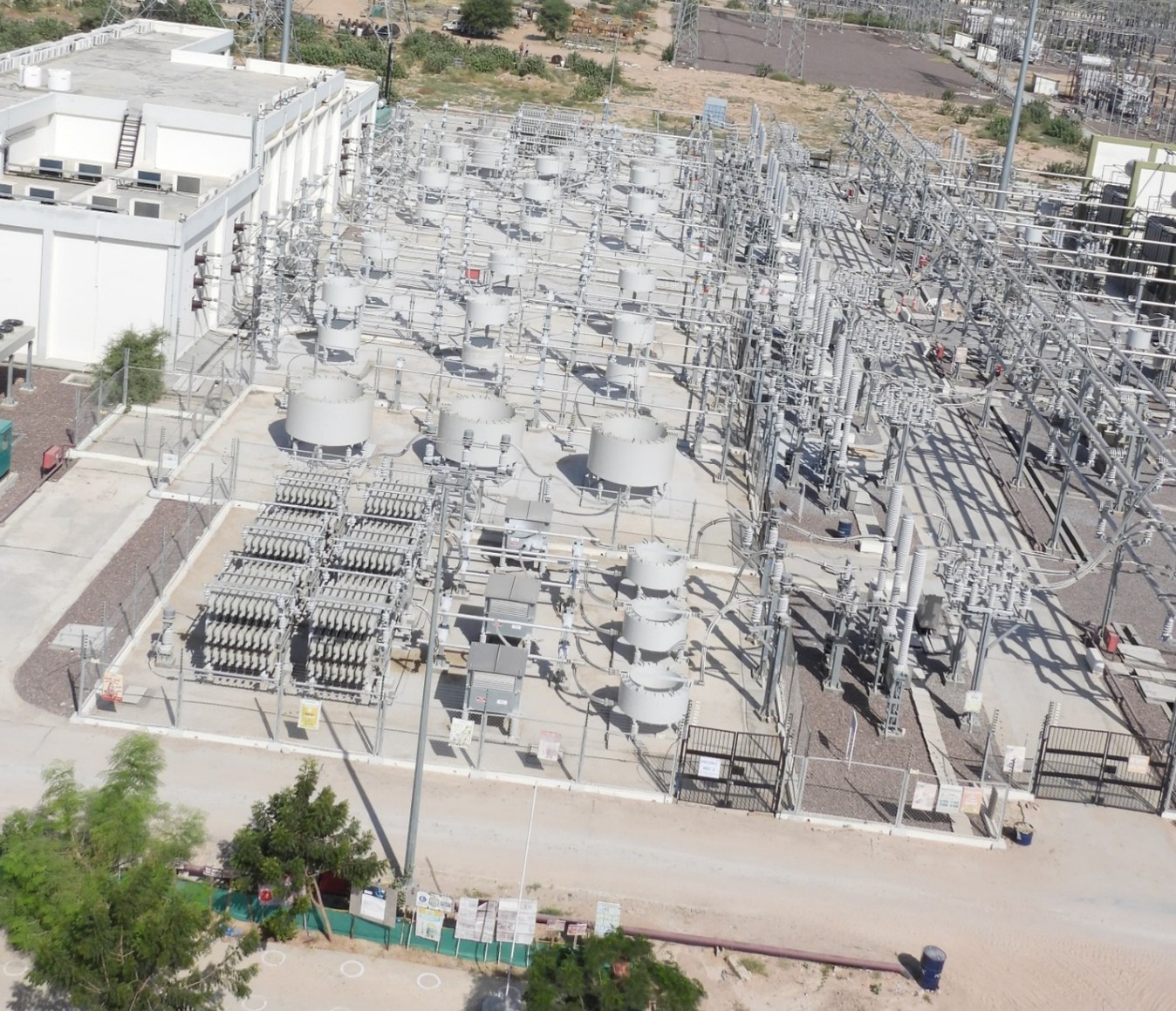

पावरग्रिड ने पिछले कुछ वर्षों में ट्रांसमिशन सिस्टम की विश्वसनीयता और उपलब्धता, आरओडब्ल्यू के अनुकूलन, क्षमता उन्नयन, सुरक्षा और सुरक्षा के लिए नवीनतम और अत्याधुनिक तकनीकों को अपनाया है। कुछ उल्लेखनीय में 1200kV तक का EHV/UHVAC सिस्टम, 800kV तक का HVDC सिस्टम बाय-पोल और मल्टी-टर्मिनल, बल्क पावर ट्रांसमिशन के लिए VSC आधारित HVDC सिस्टम, हाई सर्ज इम्पीडेंस लोडिंग लाइन्स, HTLS कंडक्टर, मल्टी-सर्किट और नैरो बेस शामिल हैं। / मोनो-पोल संरचनाएं, आरओडब्ल्यू और एसवीसी, स्टेटकॉम, डिजिटल सबस्टेशन, आरआईपी बुशिंग, ट्रांसमिशन लाइन अरेस्टर, भौगोलिक सूचना उपकरण, नियंत्रित स्विचिंग, उन्नत निगरानी और विश्लेषण तकनीकों की क्षमता उन्नयन और अनुकूलन के लिए ट्रांसमिशन सिस्टम में एफएससी / टीसीएससी सिस्टम को बढ़ाने के लिए विश्वसनीयता और उपलब्धता। हाल के दिनों में इनमें से कुछ प्रौद्योगिकी अपनाने पर यहां प्रकाश डाला गया है।
800kV रेजिन इंप्रेग्नेटेड पेपर (RIP) बुशिंग्स
- 400kV सिस्टम में ऑयल इंप्रेग्नेटेड पेपर (OIP) बुशिंग तकनीक की तुलना में बेहतर विशेषताओं वाले RIP बुशिंग में POWERGRID माइग्रेट हो गया।
- पावरग्रिड अब 800kV के ट्रांसफॉर्मर और रिएक्टरों की उपलब्धता बढ़ाने के लिए RIP बुशिंग की शुरुआत कर रहा है।
- आरआईपी बुशिंग में आग लगने की संभावना न्यूनतम होती है और स्विचयार्ड में आस-पास के उपकरणों पर इसकी विफलता के विनाशकारी प्रभाव बहुत कम होते हैं।
ट्रांसमिशन लाइन अरेस्टर्स
- विशेष रूप से एनईआर और ईआर के उच्च बिजली गतिविधि क्षेत्रों में वृद्धि की घटनाओं के दौरान इन्सुलेटर फ्लैशओवर के जोखिम में कमी।
- पावरग्रिड ने उत्तर पूर्वी क्षेत्र में 220kV बीरपारा-सलकाती ट्रांसमिशन लाइन में पायलट प्रोजेक्ट के रूप में इन अरेस्टर्स को स्थापित किया है और प्रदर्शन की निगरानी की है।
- सुधार देखने के बाद एनईआर और ईआर में कुछ और 132 केवी और 220 केवी लाइनों में बिजली की गतिविधि के लिए टीएलए स्थापित किए गए हैं।
अंतर्राष्ट्रीय सम्मेलन / पत्रिकाएँ
-
“भारत के पहले 400kV, IEC 61850 प्रोसेस बस आधारित पूर्ण डिजिटल सबस्टेशन का कार्यान्वयन अनुभव", CIGRE पेरिस, अगस्त, 2022
-
“हार्डवेयर-इन-लूप सिमुलेशन का उपयोग करके आईईसी 61850 प्रक्रिया बस अनुरूप आईईडी के लिए दूरी सुरक्षा फ़ंक्शन और गलती लोकेटर पर लाइन रिएक्टर वर्तमान के बहिष्करण के प्रभाव का अध्ययन", CIGRE पेरिस, अगस्त, 2022
-
“एक प्रक्रिया बस आधारित पूर्ण डिजिटल सबस्टेशन में बुद्धिमान निगरानी, परीक्षण और निदान - एक उपयोगिता का अनुभव", CIGRE पेरिस, अगस्त, 2022
-
“जीआईएस टूल्स का उपयोग करके संपत्ति मानचित्रण और भेद्यता मूल्यांकन - पावरग्रिड अनुभव", CIGRE पेरिस, अगस्त, 2022
-
"ट्रांसफॉर्मर्स और रिएक्टरों के लिए इंटेलिजेंट कंडीशन मॉनिटरिंग सिस्टम का विकास और कार्यान्वयन", CIGRE पेरिस, 24-31 अगस्त, 2020
-
"C3-209: 765/400kV पावर ट्रांसमिशन लाइनों के तहत इलेक्ट्रिक और मैग्नेटिक फील्ड इंडक्शन पर अनुभव", CIGRE पेरिस, 24-31 अगस्त, 2020
-
"पावरग्रिड के पूर्ण डिजिटल सबस्टेशनों में संचार नेटवर्क की इंजीनियरिंग और प्रबंधन", CIGRE पेरिस, 24-31 अगस्त, 2020
-
"बेहतर परिसंपत्ति प्रबंधन के लिए ट्रांसफॉर्मर/रिएक्टरों की ऑनलाइन स्थिति की निगरानी", CIGRE चेंगदू 2019 संगोष्ठी, 20-26 सितंबर, 2019
-
"इष्टतम ट्रांसमिशन लाइन रूटिंग और एसेट मैपिंग के लिए जीआईएस टूल्स और स्पेस टेक्नोलॉजीज का उपयोग", सीआईजीआरई (CIGRE) कनाडा सम्मेलन 2019, 16-19 सितंबर, 2019
-
"पावरग्रिड, भारत में तैनात आईईसी 61850 प्रोसेस बस सिस्टम का परिचालन अनुभव", सीआईजीआरई (CIGRE) पेरिस सत्र 2018
राष्ट्रीय सम्मेलन/पत्रिकाएं
-
"मोबाइल कैपेसिटर बैंक - विभिन्न स्थानों के लिए उपयोगिता और बड़े उद्योगों के लिए मौसमी भार का समाधान", कैपेसिटर पर कैपेसिट 2019 नौवां अंतर्राष्ट्रीय सम्मेलन, 14 -15 फरवरी, 2019
-
"IEC61850 मानक के अनुप्रयोग के माध्यम से ट्रांसफार्मर नियंत्रण, संरक्षण और निगरानी के लिए एक उपन्यास दृष्टिकोण", TRAFOTECH 2018, 4-5 अक्टूबर, 2018
-
"ट्रांसफॉर्मर रिएक्टरों की ऑनलाइन स्थिति की निगरानी के लिए बुद्धिमान दृष्टिकोण", TRAFOTECH 2018, 4-5 अक्टूबर, 2018
SYSTEM AND METHOD FOR HEALTH ASSESSMENT OF TRANSFORMERS / REACTORS
The present invention relates to a centralized monitoring and diagnostics of large fleet of Transformers / Reactors. It involves system and method for acquiring the...
- Patent No. : 553057
- Date of Grant : 24-10-2024
THERMAL ENERGY STORAGE BASED AIR CONDITIONING SYSTEM AND A METHOD TO MANUFACTURE THE SAME
The objective of the invention is improvement in overall heat transfer rate and ensuring maximum energy conservation (TES) without compromising the comfort level....
- Patent No. : 516615
- Date of Grant : 28-02-2024
एफपीजीए आधारित माइक्रो-ग्रिड नियंत्रण और निगरानी प्रणाली
एक माइक्रो-ग्रिड नियंत्रक, जो कई प्रकार की नवीकरणीय ऊर्जा रूपांतरण प्रणालियों, मुख्यतः पवन एवं सौर, डीजल जनित्र के साथ-साथ बैटरी भंडारण से आउटपुट को एकीकृत करता है, को फील्ड प्रोग्रामेबल गेट एरेज़ (एफपीजीए) का उपयोग करके स्रोत और लोड नियंत्रण सुविधाओं के साथ स्वदेशी रूप से विकसित किया गया है।...
- Patent No. : 448560
- Date of Grant : 30-08-2023
सभी मौसमों में ऊर्जा कुशल छत स्क्रीनिंग
इस नव आविष्कृत प्रक्रिया में, छत की कुल लंबाई का 45% भाग परावर्तक स्क्रीन के साथ लेपित किया जाता है, छत की कुल लंबाई का लगभग 45 से 85% भाग, सफेद और चमकदार पेंट के लिए स्क्रीन किया जाता है और लगभग 85% से लेकर कुल लंबाई के अंत तक की छत को उचित मोटाई के साथ काले रंग से ढक दिया जाता है।...
- Patent No. : 418166
- Date of Grant : 16-01-2023
स्मार्ट सॉकेट और स्मार्ट गृह ऊर्जा प्रबंधक
घरेलू ऊर्जा प्रबंधक एप्लिकेशन के साथ इस स्मार्ट सॉकेट का उपयोग घरेलू उपकरणों का कुशलतापूर्वक प्रबंधन करने के लिए किया जा सकता है ताकि इष्टतम ऊर्जा खपत प्राप्त की जा सके और इस प्रकार बिजली बिल कम किया जा सके।...
- Patent No. : 411380
- Date of Grant : 14-11-2022
